Archivos para el taller
Después de construir, la ventana Mosaic tiene ayudas para el montaje y el menú “Export ▾”. Todas las exportaciones de una construcción terminada son gratis.

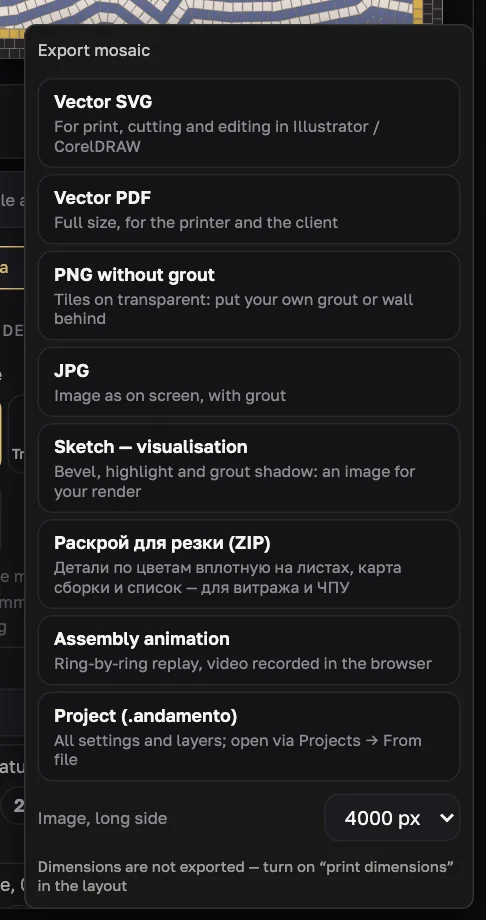

El menú Export
| SVG vectorial | Para imprimir, cortar y editar en Illustrator / CorelDRAW |
| PDF vectorial | Tamaño real, para la imprenta y el cliente |
| PNG sin lechada | Teselas sobre transparente: pon detrás tu propia junta o pared |
| JPG | Imagen como en pantalla, con lechada |
| Boceto — visualización | Bisel, brillo y sombra de la junta: una imagen para tu render |
| Plano de corte (ZIP) | Piezas por color anidadas en hojas, un mapa de montaje y una lista — para vitral y CNC |
| Animación del montaje | Reproducción anillo a anillo, vídeo grabado en el navegador |
| Proyecto (.andamento) | Todos los ajustes y capas; se abre desde Projects → From file |
Imágenes ráster: 2000, 4000 o 6000 px en el lado largo. Los nombres de archivo empiezan por ANDAMENTO.APP_; no se dibuja nada sobre la imagen.
Códigos de color
Colour codes etiqueta cada pieza con su nota de la paleta — puedes colocar la hoja sin leyenda. La etiqueta se escala con la pieza: texto oscuro sobre piezas claras, claro sobre oscuras. Los códigos van en todas las exportaciones.

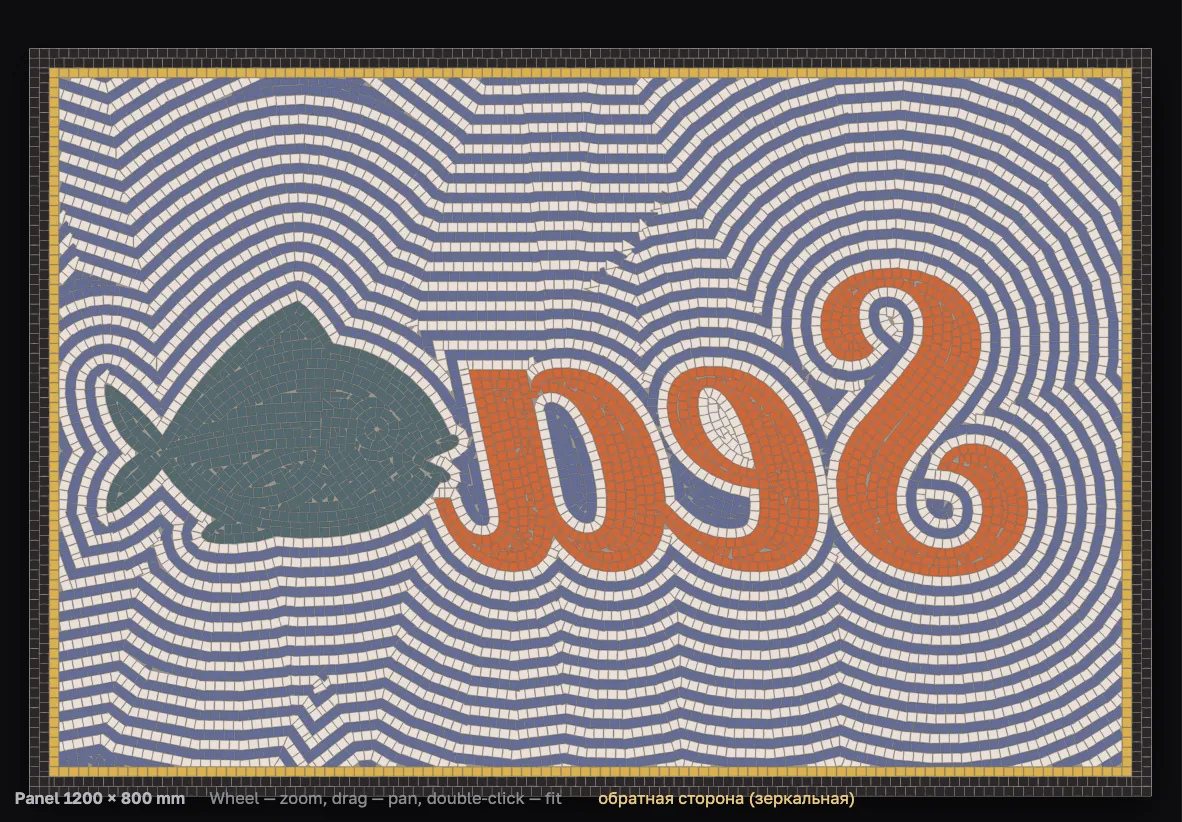

Hoja en espejo
Mirror — una hoja para el método inverso (indirecto). Solo se refleja el dibujo: las cotas y los códigos siguen siendo legibles, aparece una marca de “reverso” y los nombres de archivo llevan “_зеркало”. La construcción en sí no cambia.
Plano de corte
Un ZIP para vitral e incrustaciones por contorno: las piezas de una misma nota encajadas en hojas de 1000 × 2000 mm (separación de 1 mm, margen de 10 mm), sin rotación — el vidrio tiene cara y dirección de laminado. Los contornos son la pieza terminada, con la junta ya descontada. Apto para chorro de agua y CNC.
сборка.svg— mapa de montaje con los números de pieza en su sitioраскрой_<нота>_лист<N>.svg— hojas con líneas de corte y númerosдетали.csv— nota, número, hoja, ancho, alto, superficieо_раскрое.txt— notas
El número de pieza es la nota más un número de orden, p. ej. V38-07.
Boceto y PNG sin lechada
“Sketch — visualisation” añade bisel, brillo y sombra de la junta: una imagen para insertar en un render de interiores. “PNG without grout” son teselas sobre fondo transparente, para poner detrás tu propia junta o pared.

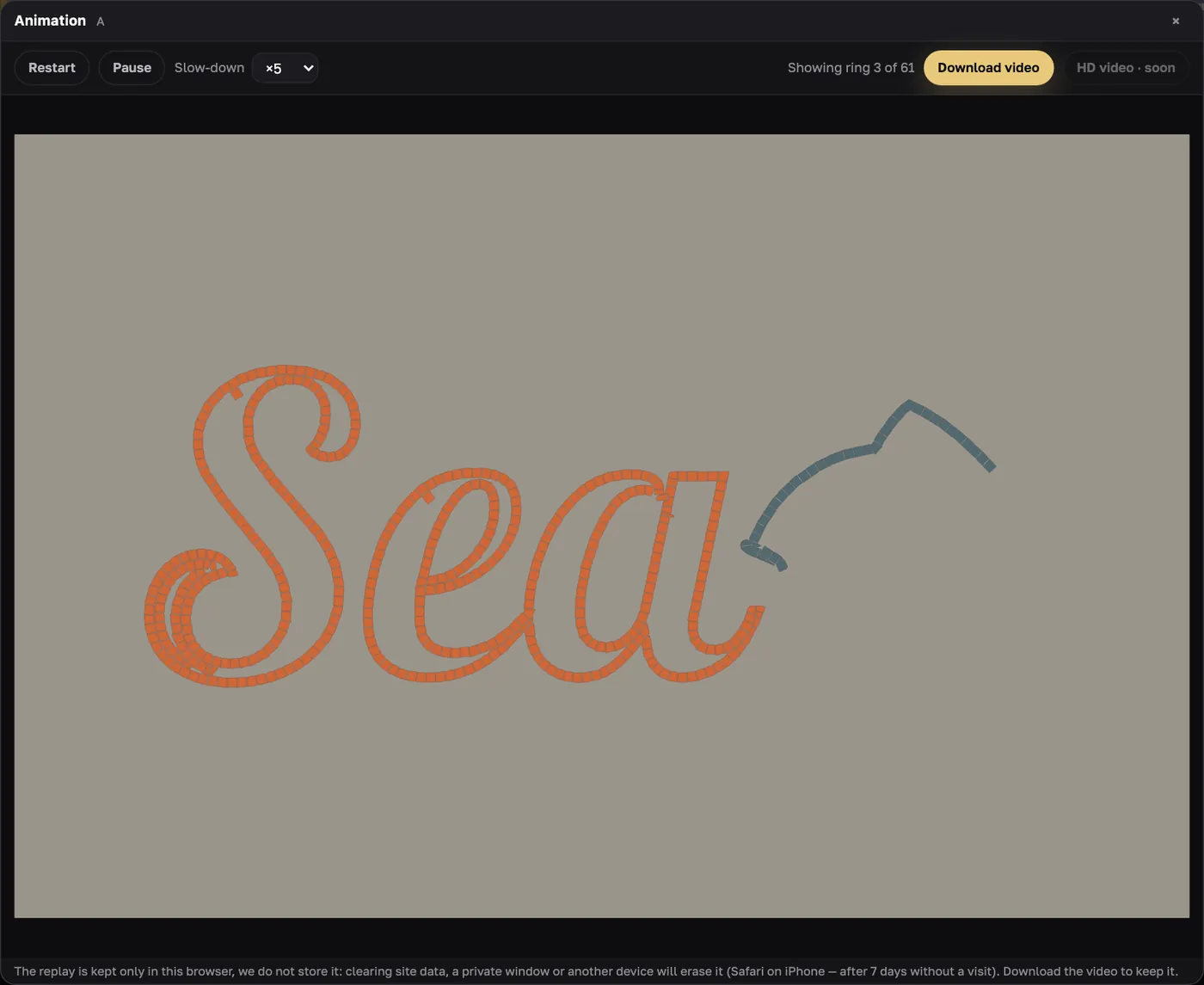

Animación del montaje
Una reproducción anillo a anillo con ralentización ×1…×20. Download video la graba directamente en el navegador: MP4 en Safari, WebM en Chrome. Las reproducciones se guardan solo en este navegador (las últimas 10) — descarga el vídeo para conservarla.
Pruébalo en tu propio panel
ANDAMENTO WEB funciona en un navegador de escritorio con suscripción PRO. Para un boceto desde el teléfono, usa la app móvil — 10 créditos gratis al registrarte.
