Файлы для мастерской
После расчёта в окне «Мозаика» — кнопки для сборки и меню «Экспорт ▾». Все экспорты готового расчёта бесплатны.

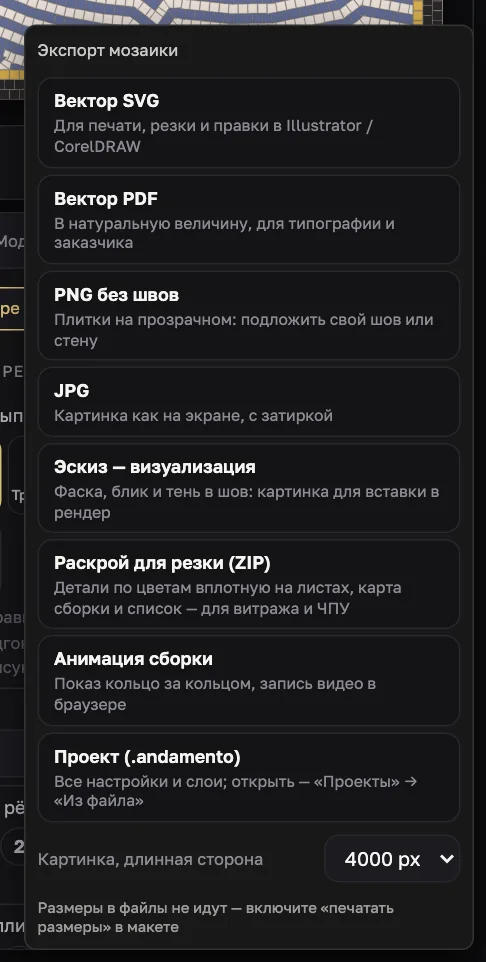

Меню «Экспорт»
| Вектор SVG | Для печати, резки и правки в Illustrator / CorelDRAW |
| Вектор PDF | В натуральную величину, для типографии и заказчика |
| PNG без швов | Плитки на прозрачном: подложить свой шов или стену |
| JPG | Картинка как на экране, с затиркой |
| Эскиз — визуализация | Фаска, блик и тень в шов: картинка для вставки в рендер |
| Раскрой для резки (ZIP) | Детали по цветам вплотную на листах, карта сборки и список — для витража и ЧПУ |
| Анимация сборки | Показ кольцо за кольцом, запись видео в браузере |
| Проект (.andamento) | Все настройки и слои; открыть — «Проекты» → «Из файла» |
Картинки — 2000, 4000 или 6000 px по длинной стороне. Имена файлов начинаются с ANDAMENTO.APP_; на само изображение ничего не наносится.
Номера цветов

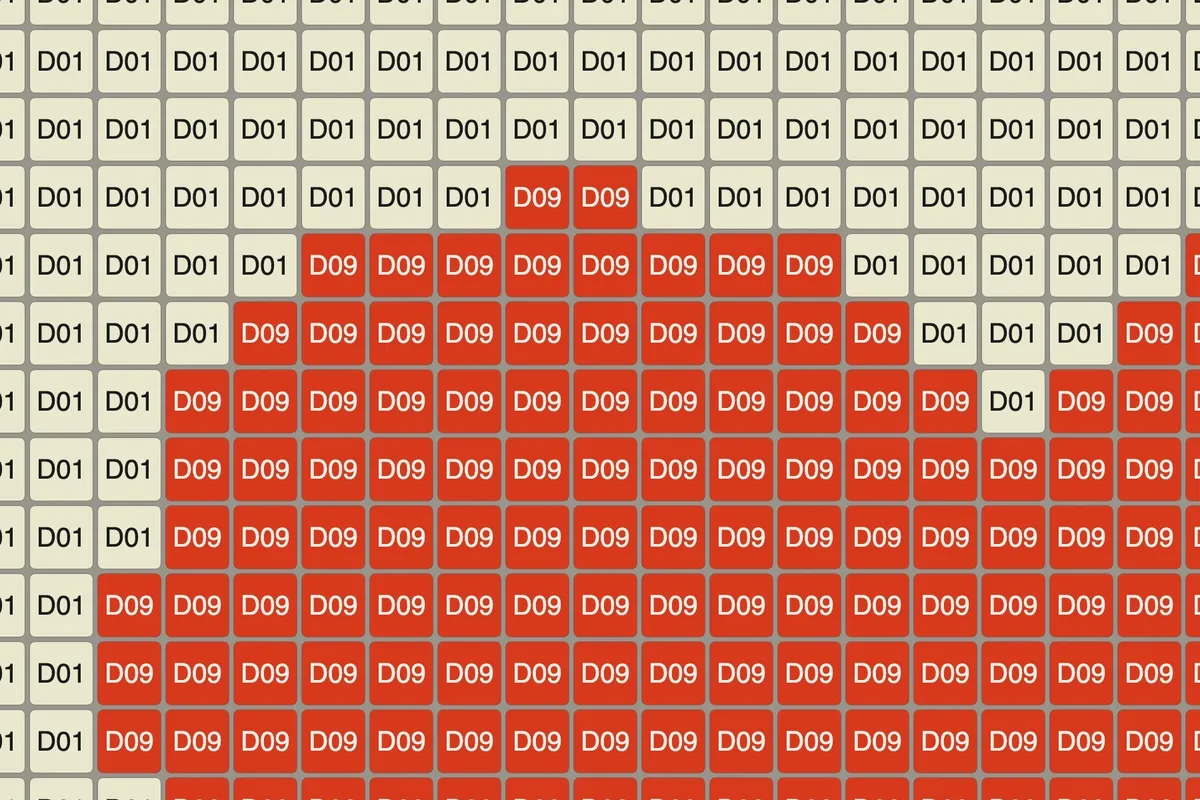

Номера цветов подписывает каждую плитку нотой палитры — по такому листу собирают, не сверяясь с легендой. Размер подписи растёт с плиткой, на светлой плитке — тёмный текст, на тёмной — светлый. Номера попадают во все файлы.
Зеркальный лист

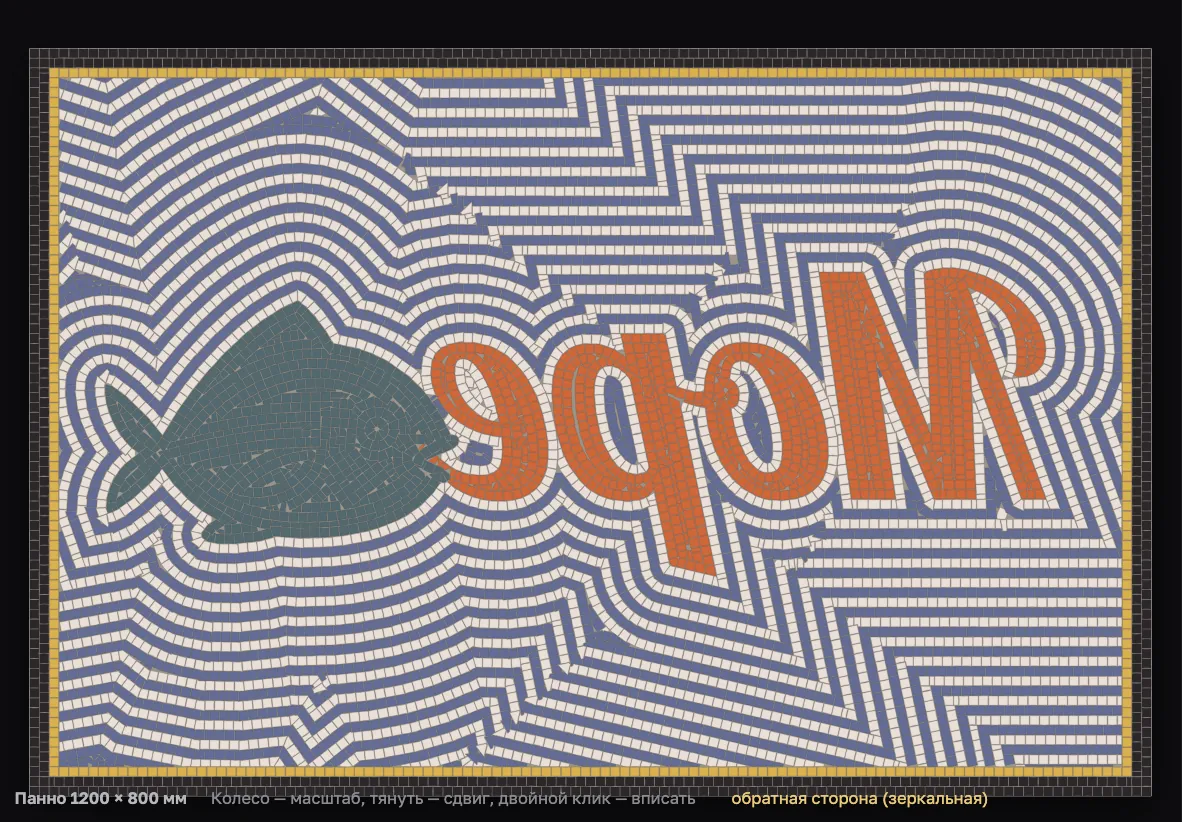

Отзеркалить — лист для обратного набора (на бумагу лицом вниз). Зеркалится только рисунок: размеры и номера остаются читаемыми, на листе появляется отметка «обратная сторона», к именам файлов добавляется «_зеркало». Расчёт при этом не меняется.
Раскрой для резки

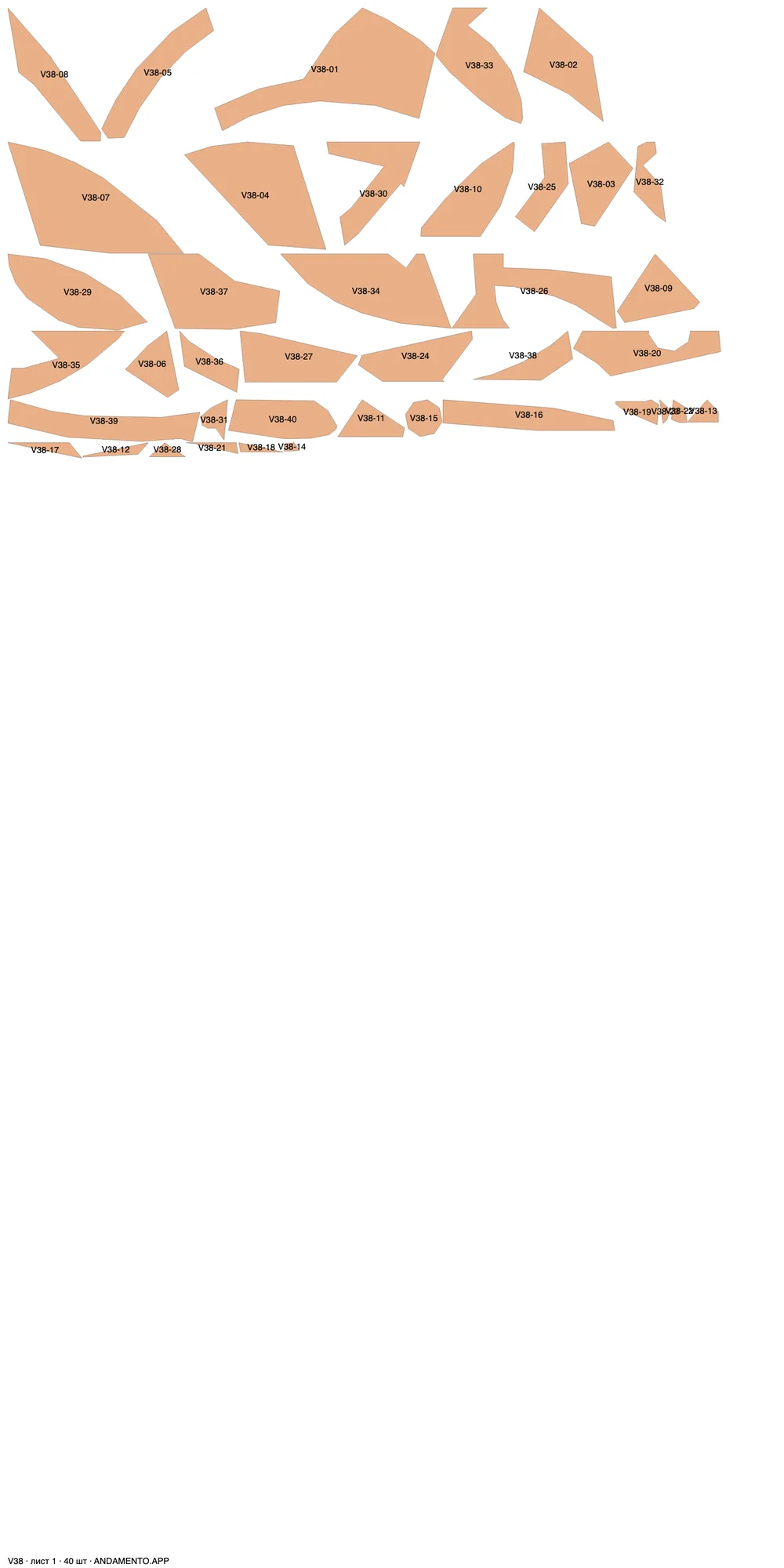

ZIP для витража и врезок «по контуру»: детали одной ноты вплотную на листах 1000 × 2000 мм (зазор 1 мм, поле 10 мм), без поворота — у стекла есть лицо и направление проката. Контуры — по готовой детали, шов уже вычтен. Подходит для гидрореза и ЧПУ.

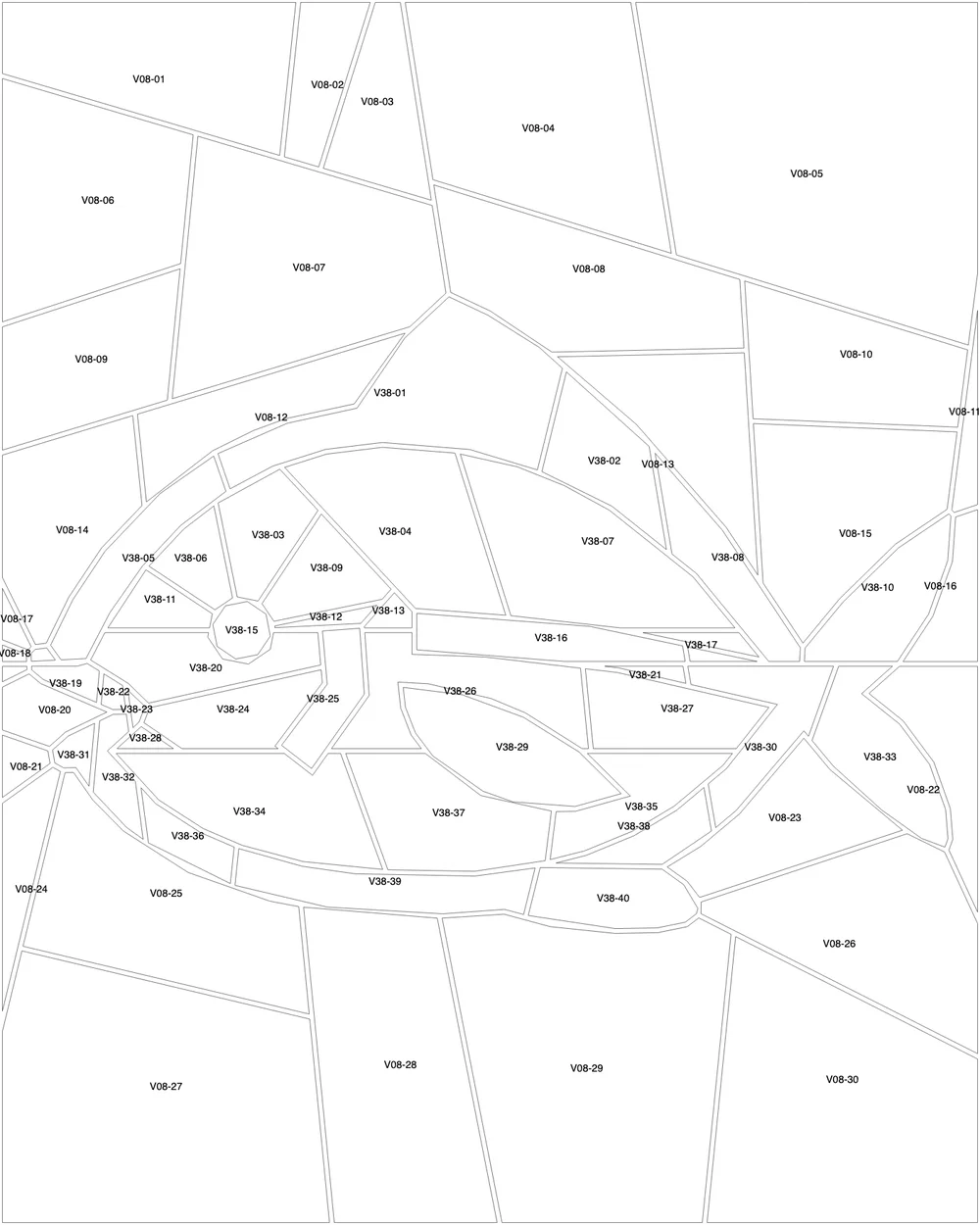

сборка.svg— карта сборки с номерами деталей на местахраскрой_<нота>_лист<N>.svg— листы с линиями реза и номерамидетали.csv— нота, номер, лист, ширина, высота, площадьо_раскрое.txt— пояснение
Номер детали — нота и порядковый номер, например V38-07.
Эскиз и PNG без швов

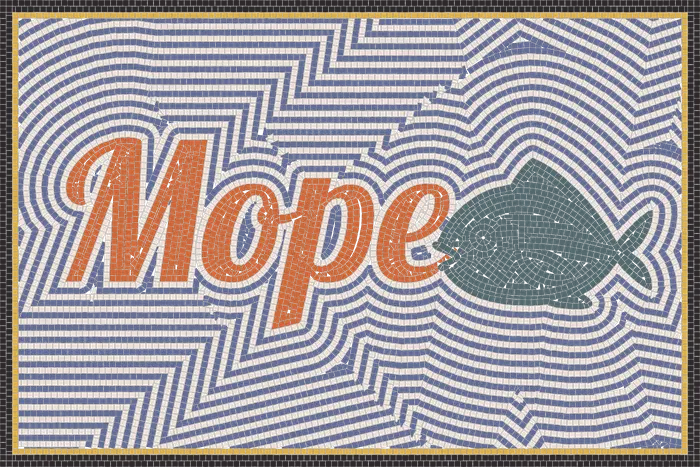

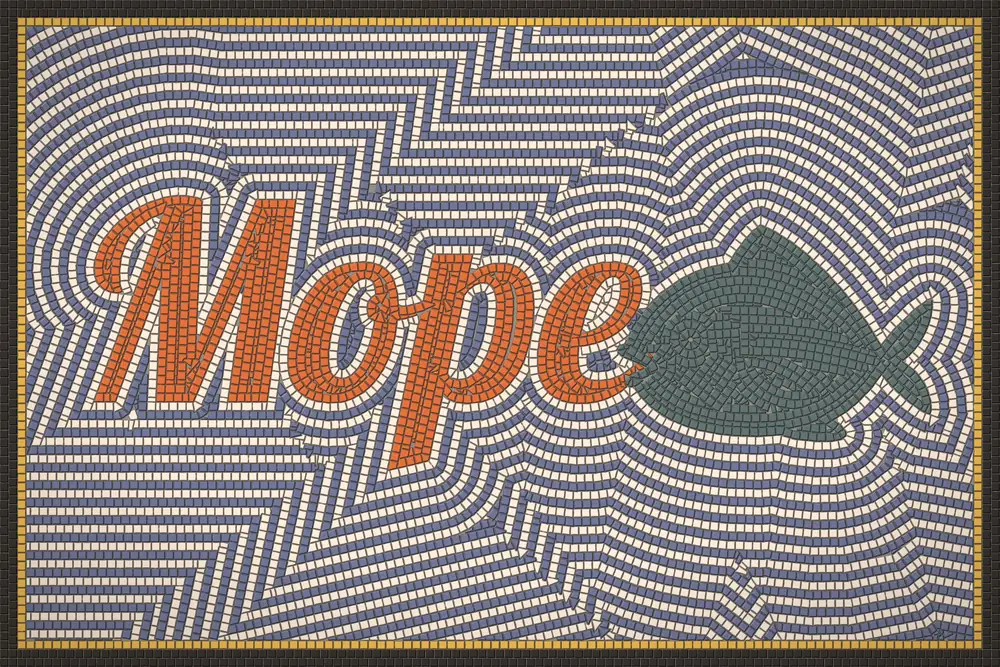

«Эскиз — визуализация» даёт фаску, блик и тень в шов: картинка для вставки в рендер интерьера. «PNG без швов» — плитки на прозрачном фоне, чтобы подложить свою затирку или стену.
Анимация сборки

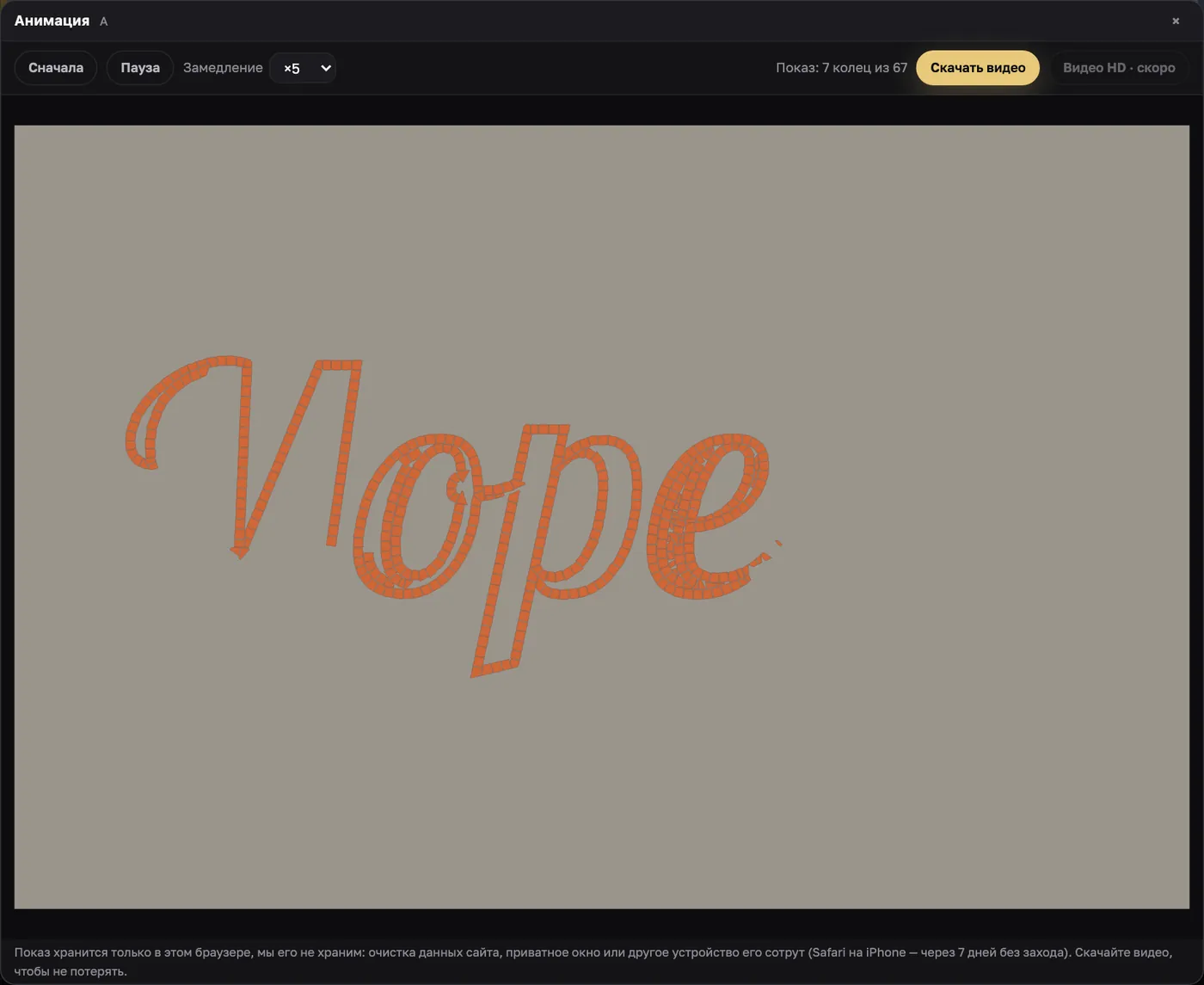

Показ кольцо за кольцом с замедлением ×1…×20. Скачать видео записывает ролик прямо в браузере: MP4 в Safari, WebM в Chrome. Показ хранится только в этом браузере (до 10 последних) — скачайте видео, чтобы не потерять.
Попробуйте на своём панно
ANDAMENTO WEB работает в браузере на компьютере по подписке PRO. Эскиз с телефона — в мобильной версии, бесплатно при регистрации 10 кредитов.
